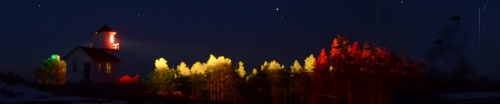

[[Fil:RataskärStripTAsplund.jpg|thumb|500px|[[Rataskär]] om natten. Foto Tommy Asplund - Lamberg]] | [[Fil:RataskärStripTAsplund.jpg|thumb|500px|[[Rataskär]] om natten. Foto Tommy Asplund - Lamberg]] | ||
| Rad 59: | Rad 62: | ||
'''Området''': Se '''[[Ratan]]''' | '''Området''': Se '''[[Ratan]]''' | ||
'''1788''' fanns en spirbåk på Rataskär. | '''1788''' fanns en [[spirbåk]] på Rataskär. | ||
'''1828''' ersattes spirbåken av en åttakantig 18,5 m hög [[båk]] i trä, nästan jämntjock med spetsigt tak, prytt med spira och tunna. Båken målad i rött och vitt. Båken kom även att användas som [[lots]]utkik. | '''1828''' ersattes spirbåken av en åttakantig 18,5 m hög [[båk]] i trä, nästan jämntjock med spetsigt tak, prytt med spira och tunna. Båken målad i rött och vitt. Båken kom även att användas som [[lots]]utkik. | ||
== Enligt [[Underrättelser 1852]] == | |||
'''[[Rataskär|RATASKÄR]]. [[Känningsbåk]] af trä, dels röd-, dels ofärgad. ''' Lat. N. 64°0'10”. Long. O om [[Ferrö]] 39°4'50”. Long. O om [[Greenwich]]s meridian 20°55'5”. | |||
== [[Lotsplats]] == | |||
'''1894''' tillhörde [[lotsplats]]en [[Luleå lotsfördelning]]. Då arbetade här lotsarna: | |||
<tt> | |||
* '''Lotsförman''': Nils Axel Seth Landergren, f. 1839 | |||
* '''Mästerlots''': Jonas Gustaf Norlin, f. 1850 | |||
* '''Mästerlots''': Johan Gustaf Norlin, f. 1857 | |||
* '''Lots''': Carl Teodor Edstedt, f. 1869 | |||
</tt> | |||
== [[Lotsbarnskola]] == | |||
Ingen undervisning i lotsbarnskola skedde här. Lotsbarnen gick i sockenskolan. | |||
== Fyren tändes == | == Fyren tändes == | ||
| Rad 182: | Rad 204: | ||
Jfr [[Bottenviken]], [[svenskt fyrväsende]], [[Ratan]], [[båk]], [[fyroptik]], [[spegellins]], [[von Otter]], [[klippapparat]], [[dalén-ljus]], [[fyrkaraktär]], [[morsefyr]], [[pegel]], [[radiofyr]] | Jfr [[Bottenviken]], [[svenskt fyrväsende]], [[Ratan]], [[båk]], [[fyroptik]], [[spegellins]], [[von Otter]], [[klippapparat]], [[dalén-ljus]], [[fyrkaraktär]], [[morsefyr]], [[pegel]], [[radiofyr]], [[Lots]], [[Lotsbarnskola]], [[Luleå lotsfördelning]], [[Vattenstånd]] | ||
Versionen från 23 mars 2019 kl. 13.57
Rataskär, svensk ö, båk, lotsplats och f.d. bemannad fyrplats, omedelbart ost om Ratan, Bottenviken. Bemannad 1889-1971
Skelleftebukten. Fyren är placerad 95 m OSO om båken på ön.
Rataskär fyrplats i norrsken. Foto Martin Brodin
| Svenskt nr | Int.nr | WGS-84 Lat./Long. | Fyrkaraktär | Lysvidd M | Bemannad |
|---|---|---|---|---|---|
| 075500 | C 5848 | N 64 00, O 20 54 | Mo (D) WRG 20 s | 17 | F.d., se bemanning |
| Tidigaste fyr år | Nuvarande fyr år | Automatiserad år | Avbemannad år | Tornets höjd m | Lyshöjd m |
| 1874 (Ratan Södra) | 1889 | 1971 | 1971 | 8,1 | 26,2 |
Förhistoria
Området: Se Ratan
1788 fanns en spirbåk på Rataskär.
1828 ersattes spirbåken av en åttakantig 18,5 m hög båk i trä, nästan jämntjock med spetsigt tak, prytt med spira och tunna. Båken målad i rött och vitt. Båken kom även att användas som lotsutkik.
Enligt Underrättelser 1852
RATASKÄR. Känningsbåk af trä, dels röd-, dels ofärgad. Lat. N. 64°0'10”. Long. O om Ferrö 39°4'50”. Long. O om Greenwichs meridian 20°55'5”.
Lotsplats
1894 tillhörde lotsplatsen Luleå lotsfördelning. Då arbetade här lotsarna:
- Lotsförman: Nils Axel Seth Landergren, f. 1839
- Mästerlots: Jonas Gustaf Norlin, f. 1850
- Mästerlots: Johan Gustaf Norlin, f. 1857
- Lots: Carl Teodor Edstedt, f. 1869
Lotsbarnskola
Ingen undervisning i lotsbarnskola skedde här. Lotsbarnen gick i sockenskolan.
Fyren tändes
1889 anlades fyrplatsen. Ett i trä kombinerat fyr och vakthus med på taket lanternin med fotogenlampa och 4:e ordningens lins. Tornets höjd 8 m.
- Linsen av 4:e ordningen (500 mm Ø) var en dioptrisk trumlins 180°, försedd med catadioptrisk krona (5 ringar) och krans (3 ringar), samt en catadioptrisk spegellins 180°. Fotogenlampa med veke.
1896 försågs fyren med von Otters klippapparat med urverk och lod.
Dalén-ljus
1922 togs klippapparaten bort. Fotogenlampan med veke utbyttes mot dalén-ljus med färgade sektorer.
1939 (cirka) ändrades namnet på fyrplatsen från "Ratan Norra" till nuvarande "Rataskär".
1946 byggdes en ny lotsutkik, vilken ersatte utkiken i båken.
Elektriskt ljus
1951 elektrifierades fyren.
Radiofyr
1957 installerades cirkulär radiofyr. Frekvens: 303,4 kHz. Räckvidd: 40 M.
1964 drogs lotsplatsen in.
1968 var fyrtornet 8,1 m högt och vitt, ståendes vid gaveln av vit byggnad.
- Optisk karaktär: Mo ( _ . . ) WRG 20 s 15 M. (6 + 2 + 2 + 2 + 2 + 6). Ljusstyrka: W 14 000 cd, R 3 600 cd, G 1 800 cd.
- Cirkulär radiofyr: RC 134. Räckvidd: 40 M. ID-signal: RÄ. Frekvens: 303,4 kHz. Ingick i kedjan Stora Fjäderägg, Rataskär.
Avbemanning och personal
1971 automatiserades fyren.
- Fyrplatsen avbemannades, se avbemanning.
För att få reda på vilka som arbetat här klicka på länken: fyrpersonal Rataskär
Och sedan
1992 stängde Sjöfartsverket 25 av sina 38 radiofyrar, inklusive denna på Rataskär.
Nuvarande optik: Originallinsen (utan reflektor) används fortfarande. 2x1000W 120V glödlampa (reserv 2x40W 10,3V), elklipp, fotocell. Sjökabel, batterier
Nuvarande karaktär: Mo (D) WRG 20 s 17 M. Lyshöjd: 26,2 m.
Länkar
- Ur Blänket 2008:2 Rataskärs fyr renoverad!, Christer Hollinder
Klicka på länken: Hemsida
Ur Fyrhandboken
| Fyrplatsbostäder | F.d. lotsstationsbyggnad till Fortifikationsverket 1964. Inga övernattningsplatser. |
| Ägare | SjöV äger fyren (torn sammanbyggt med hus) samt båken |
| Kontaktperson | Ratans Byalag Christer Hollinder 0934-31053 eller Lars-Gunnar Englund 0934-31290, 31291, www.ratan.se. Även Sjöfartsverket, Norrköping 0771-630000 |
| Vägbeskrivning | Bilväg Umeå-Ratan c:a 35 km. Tag av från väg E4 c:a 30 km norr om Umeå och kör mot Ratan. Sundet mellan fastlandet och Båkskäret är c:a 100 m brett och roddbåt kan hyras på Tullgårdens Gästgifveri i Ratan 0934-31132. |
| Övrigt | Redan år 1735 fanns ett känningskummel och 1788 fanns en enkel spirbåk. Nuvarande röda, åttakantiga 18,5 m höga träbåk är från 1828. I båken finns en stege till ett rum längst upp där lotsarna satt och höll utkik. Båken användes som lotsutkik till år 1947. De första fyrarna vid Ratan (Ratan Södra) var två ensfyrar från 1874. Den inre bestod av ett litet hus med en fyrlykta på väggen innehållande en sideralskensspegelapparat med fotogenlampa för föränderlig bränsleyta som 1890 ersattes av en 6:e ordn.(300 mm) 90° lins med rotator, mörka skärmar och envekig fotogenlampa för föränderlig bränsleyta. År 1922 installerades en 6:e ordn.(300 mm) 45° lins och AGA ljus. År 1942 ersattes träfyren av en åttakantig vitmålad fyrkur av järn, trähuset flyttades, finns idag i Lillåbron Djäkneboda som förråd. Den yttre fyren bestod av en lykta med sideralskensspegelapparat med fotogenlampa för föränderlig bränsleyta upphissad i en träställning. Den fanns tidigare i Sandhamns fyr. Den yttre fyren revs när nuvarande fyr på Rataskär hade tänts 1889. Nuvarande fyr kallades först Ratan Norra men namnet ändrades sannolikt år 1939 till Rataskär. År 1896 installerades en klippapparat med persienner. År 1922 installerades Dalénljus med klipp och flera färgade sektorer, linsen vändes upp och ner och man tog bort persiennapparat samt reflektor. Fyren elektrifierades år 1951, år 1971 fick ljuset morsekaraktär.
Mistsignallering med klocka fanns till 1922. Sedan 1700-talet har vattenståndsmätning förekommit. Märken finns inhuggna på 3 ställen. En gammal mareograf för automatisk mätning, byggd 1892, finns i Ratans hamn. Den ersattes 1965 av SMHI:s nuvarande mareograf intill fyren Ratan Södra. |
| Skydd enligt lag | Båken statligt byggnadsminne 1978. Fyr, båk lotsutkik och övriga byggnader föreslagna som statligt byggnadsminne. |
Se och beställ Svenska Fyrsällskapets Fyrhandbok genom att klicka på länken Fyrhandbok.
Skelleftebukten
Här finns fyrarna:
Jfr Bottenviken, svenskt fyrväsende, Ratan, båk, fyroptik, spegellins, von Otter, klippapparat, dalén-ljus, fyrkaraktär, morsefyr, pegel, radiofyr, Lots, Lotsbarnskola, Luleå lotsfördelning, Vattenstånd
